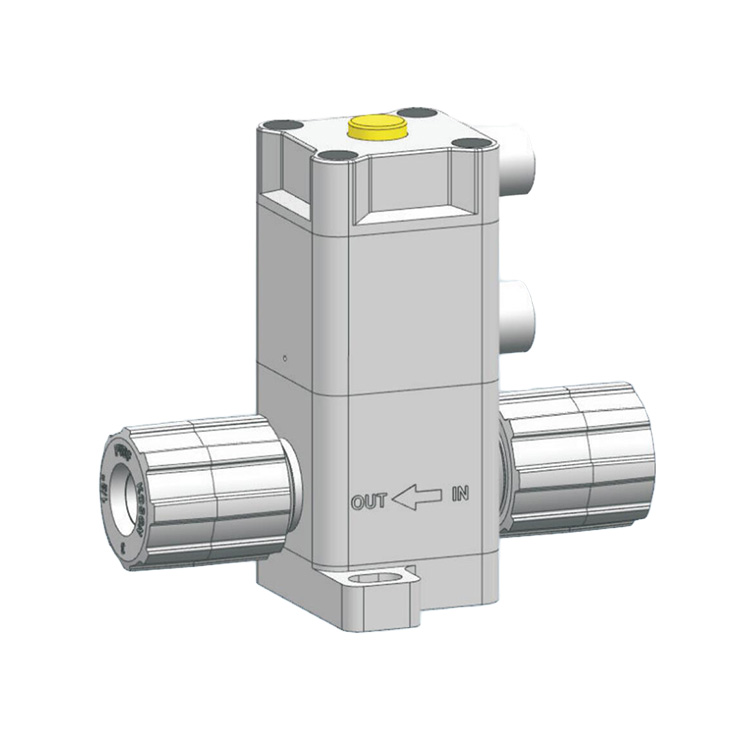

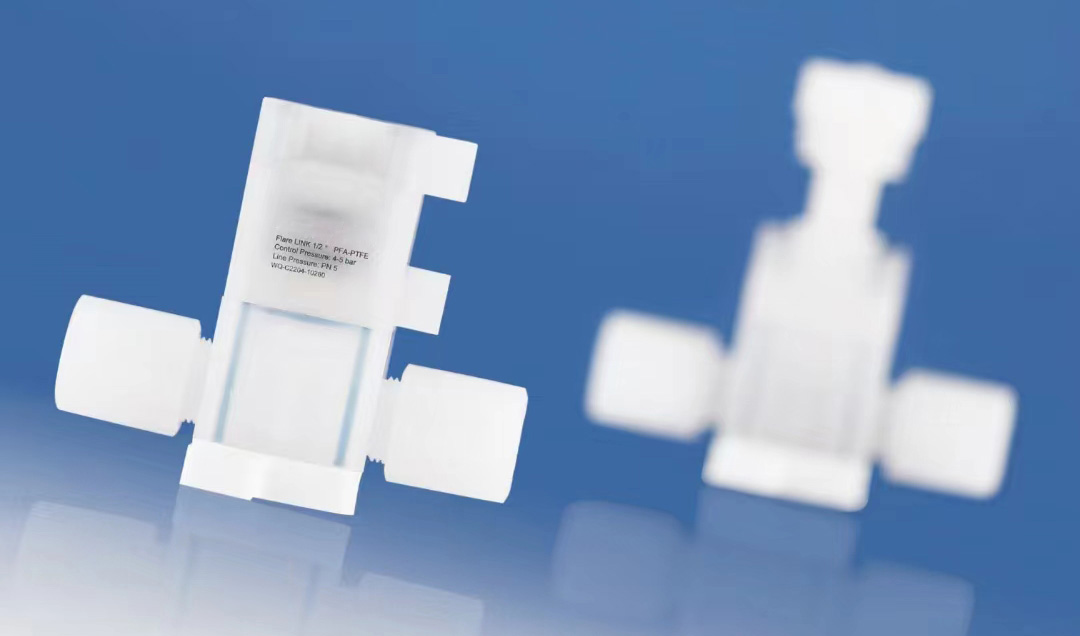

PFA气动薄膜阀 PFDV

PFA气动薄膜阀 PFDV

PFA气动薄膜阀 PFDV是一款具有优良耐腐蚀性、耐热性、且用途广泛的小型化紧凑型的控制阀。内壁光滑、离子析出性低的特点，特别适合洁净度要求高的场合。而不同的材质可选性更贴近应用场景和应用成本，使之更具性价比优越性。

方便操作和维护

*全塑的外观结构，美观且耐腐蚀*小型化设计、安装方便、无需保养

*UNF标准的Flare LINK接口螺纹，适配和互换性更高*安装板尺寸符合SEMI标准F65-1101

高安全性能

*符合FDA 177-1520/177-1550溶出试验要求*三重密封的阀腔隔膜结构，可有效断绝泄漏*驱动机构采用氟树脂成型，承压冗余高*曲面的PTFE隔膜更具延展性,寿命高

高灵活性

*接液材质PP-Natural 、PVDF、PFA

*隔膜材质PTFE

*气缸材质PVDF

*密封组件FKM/EPDM可选*结构件材质PVDF

*驱动先导口可选四个安装方向

性能特点

*介质压力0...5 bar

*耐受温度5...100℃(需对应阀体材质的耐化耐温特性选用)*阀体锥形流道和接头一体结构，液体残留量极小，具备不同介质的置换特性

应用

*光伏

*液晶面板

*HDD制造

*半导体

*电镀

*集成电路

*生物制药

*医疗

*食品

*新材料

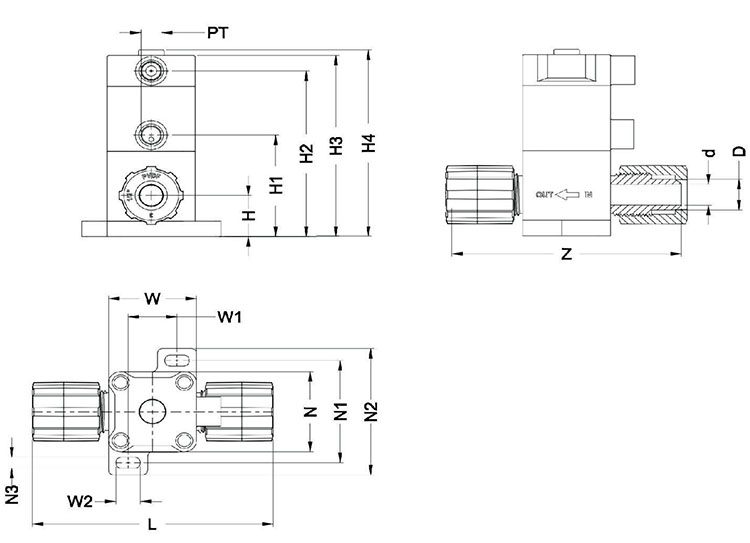

Part No.	lnch	D	d	PT	H	H1	H2	H3	H4	N	N1	N2	N3	W	W1	W2	L	Z	z1
PFDV04	1/4"	7.70	4.00	1/8"	15.00	48.00	55.00	64.00	67.00	30.00	37.00	44.00	3.70	30.00	18.00	6.00	86.00	81.50	11.00
PFDV06	3/8"	10.50	6.40	1/8"	21.00	48.00	78.00	85.00	88.00	37.00	49.00	61.00	6.50	37.00	21.00	10.00	94.50	89.50	13.50
PFDV08	1/2"	13.90	9.50	1/8"	21.00	48.00	78.00	85.00	88.00	37.00	49.00	61.00	6.50	37.00	21.00	10.00	98.50	92.50	15.00
PFDV12	3/4"	20.50	15.90	1/8"	27.00	60.00	92.00	106.00	110.00	47.00	63.00	82.00	9.00	47.00	24.00	14.00	121.00	114.20	15.00
PFDV16	1"	29.00	22.20	1/8"	35.00	75.00	117.00	126.00	131.00	60.00	78.00	96.00	9.00	60.00	35.00	14.00	150.00	139.80	16.50
