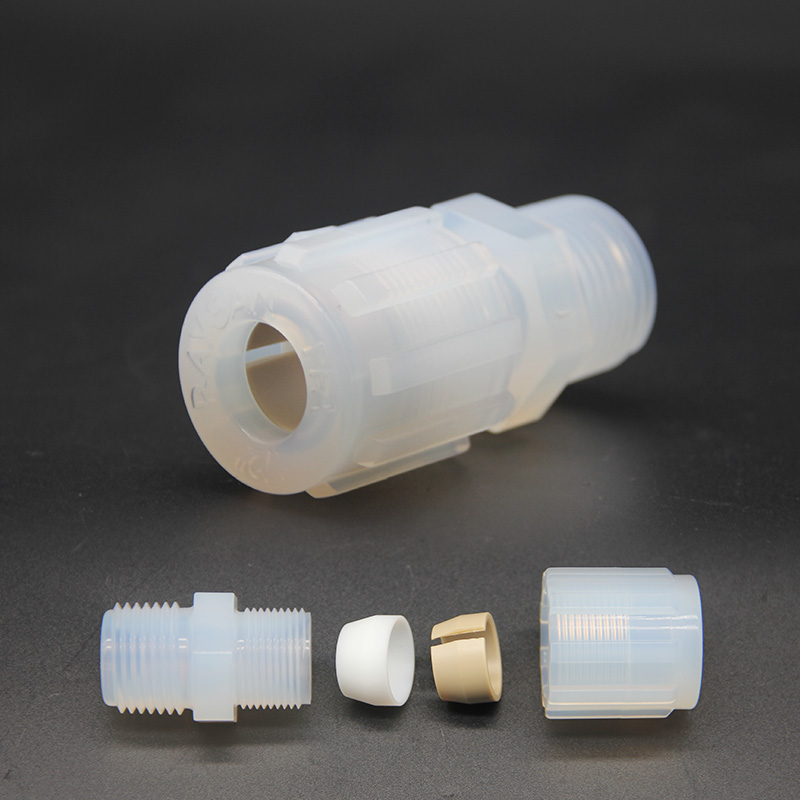

PFA卡套接头

PFA 卡套接头是专为高腐蚀性、高纯度流体系统设计的精密连接组件，采用聚全氟乙丙烯（PFA）为主材，结合创新双套圈结构，实现严苛工况下的零泄漏传输。其核心价值在于平衡了化学惰性、结构强度与安装便捷性，成为半导体、医药、光伏等高端制造业的标配连接件。

性能与技术优势
1. 卓越耐蚀与高纯度特性
全氟材质保障：接液部件采用高纯度 PFA/PTFE 注塑成型，非接液部件选用 PFA 螺母与钛酸盐填充 ETFE 夹具，可耐受 98% 强酸强碱（如氢氟酸、王水）及有机溶剂侵蚀，金属离子析出量＜0.1ppb。
宽域环境适配：工作温度覆盖 - 20℃至 204℃（部分型号可达 260℃），工作压力最高 275 psig（18.9 bar），在等离子冲击、真空吸附等极端条件下仍保持性能稳定。
2. 创新结构与密封可靠性
双套圈密封设计：通过 PTFE 前套圈密封与 ETFE 后套圈抓持的双重保障，紧贴管壁却不损伤管材，泄漏率低至 1×10⁻⁹ Pa・m³/s，最大限度减少颗粒截留，满足 Class 1000 洁净环境要求。
空间优化方案：多款型号配备 Redi-flare 端接结构，在阀组箱（VMB）等狭窄空间可节省 40% 安装面积，适配复杂管路布局。
3. 便捷安装与维护特性
免工具快速组装：无需焊接或特殊设备，仅需插入管材并拧紧螺母即可完成连接，15 分钟内可完成应急抢修，较传统法兰连接效率提升 70%。
可重复改造性：安装过程不产生管材刻痕，拆卸后管材可重复使用，改造维护成本降低 30% 以上。

应用场景

行业领域	核心应用	客户价值案例
半导体制造	光刻机清洗管路、CVD 气体输送	晶圆缺陷率降低 15%，膜厚均匀性 ±1.5%
生物制药	疫苗超纯水系统、无菌流体传输	微生物滋生风险降低 60%，符合 GMP 认证
光伏产业	酸洗槽循环管路、冷却系统连接	80℃强酸环境使用寿命超 5 年，停机时间减少 90%
实验室仪器	ICP-MS 进样系统、痕量分析管路	低流量稳定性达 0.1mL/min，检出限提升 1 个数量级

安装与维护指南
预处理规范：使用专用切割器保证切口垂直度≤1°，用异丙醇清洁管端，避免颗粒残留。
紧固参数参考：1/4 英寸管径推荐扭矩 7-10 N・m，1/2 英寸管径 18-22 N・m，安装后需通过氮气保压测试（压降≤1% 为合格）。
维护周期：每月检查扭矩衰减（允许≤15%），每年更换密封套圈，可实现 5 年以上稳定运行。
