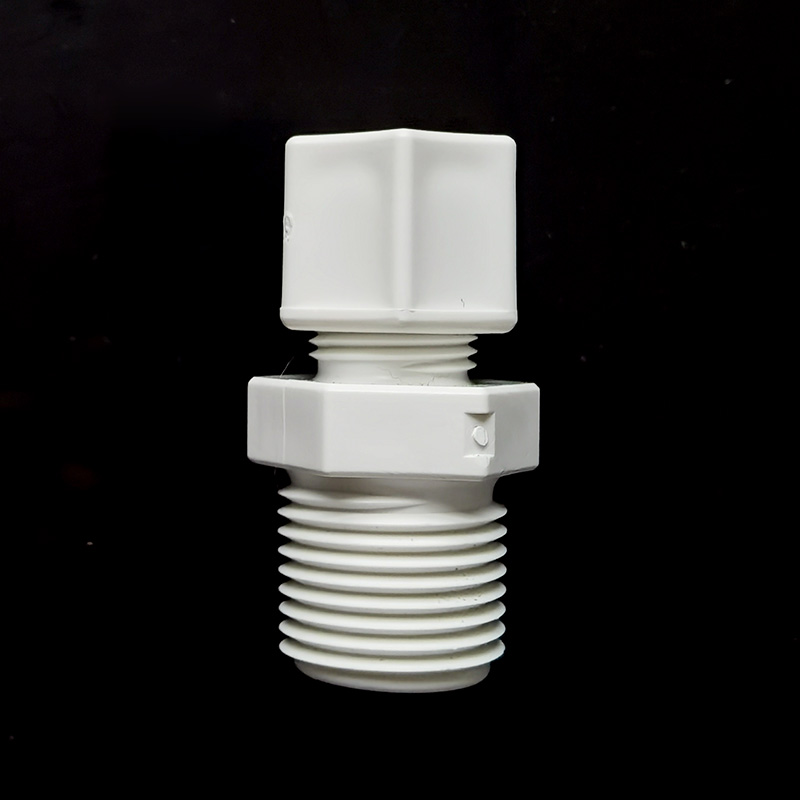

PP卡套式外牙直通接头 PPMC

特性: PP(聚丙烯)为惰性材质,在低于80℃的环境中可耐多数有机溶剂,能耐绝大多数弱酸和弱碱腐蚀(尤其是盐酸和磷酸)。常被用于超纯水等高纯应用,和部分化学介质应用。同时PP材质较轻,可以替代不锈钢卡套在需要轻质材料场景的应用。
材质:PP(聚丙烯)
接口形式:双卡套紧迫式(其中卡套为PVDF材质,套筒为PP材质)
最高使用温度:80℃
最高使用压力: 1.5MPa
适用接管:半硬质软管,如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物(如苯和甲苯)及持续暴晒的环境中。
*另有PVDF材质的卡套接头可选。



编码 口径(inch) 螺帽
螺纹
A(mm)
±0.4
B(mm)
±0.4
C(mm)
±.04
H(mm)
±0.4
D(mm)
±0.4
PPMC02022 1/8"*1/8"NPT 5/16"-24 22.23mm 7.94mm 11.11mm 11.11mm 9.92mm
PPMC04022 1/4"*1/8"NPT 7/16"-20 25.00mm 9.53mm 11.91mm 15.88mm 11.91mm
PPMCO4O42 1/4"*1/4"NPT 7/16"-20 30.16mm 8.73mm 11.91mm 15.88mm 17.46mm
PPMC04062 1/4"*3/8"NPT 7/16"-20 30.56mm 9.53mm 11.91mm 20.64mm 17.07mm
PPMC05022 5/16"*1/8"NPT 1/2"-20 25.40mm 9.53mm 12.30mm 17.46mm Thru
PPMC05042 5/16"*1/4"NPT 1/2"-20 30.16mm 9.53mm 12.30mm 17.46mm 16.27mm
PPMC06022 3/8"*1/8"NPT 5/8"-20 28.97mm 11.91mm 15.08mm 20.64mm Thru
PPMC06042 3/8"*1/4"NPT 5/8"-20 33.34mm 11.51mm 15.08mm 20.64mm Thru
PPMC06062 3/8"*3/8"NPT 5/8"-20 34.13mm 11.51mm 15.08mm 20.64mm 18.26mm
PPMC06082 3/8"*1/2"NPT 5/8"-20 40.48mm 11.91mm 15.08mm 23.81mm 23.81mm
PPMC08022 1/2"*1/8"NPT 3/4"-20 31.35mm 14.29mm 17.46mm 23.81mm Thru
PPMC08042 1/2"*1/4"NPT 3/4"-20 36.12mm 14.29mm 17.46mm 23.81mm Thru
PPMC08022 1/2"*1/8"NPT 3/4"-20 37.31mm 14.29mm 17.46mm 23.81mm Thru
PPMC08082 1/2"*1/2"NPT 3/4"-20 41.28mm 14.29mm 17.46mm 23.81mm 22.62mm
PPMC10062 5/8"*3/8"NPT 7/8"-20 37.70mm 15.08mm 17.86mm 26.99mm Thru
PPMC10082 5/8"*1/2"NPT 7/8"-20 41.28mm 15.08mm 17.86mm 26.99mm Thru
PPMC12082 3/4"*1/2"NPT 1-1/16"-20 45.64mm 17.07mm 20.64mm 33.34mm Thru
PPMC12122 3/4"*3/4"NPT 1-1/16"-20 33.34mm 17.07mm 20.64mm 33.34mm Thru
PPMC14122 7/8"*3/4"NPT 1-3/16"-16 50.80mm 19.05mm 22.23mm 36.51mm Thru


安装说明(PP、PVDF材质通用):
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐,并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中,直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意:当流体温度达到卡套式接头的额定工作温度时,必须将所有螺帽重新拧紧。
