在直接液体冷却系统中，CDU并非冷却液的终点。

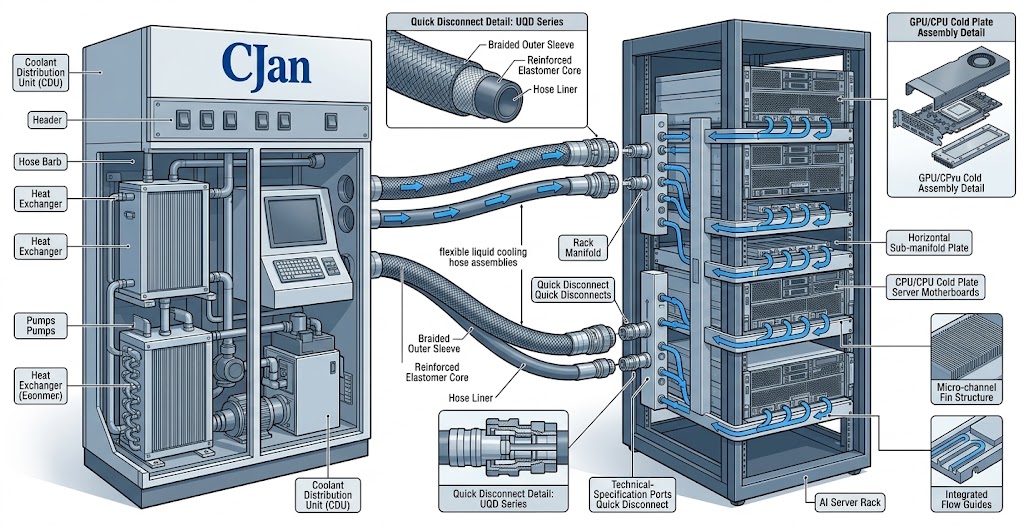

冷却液必须从冷却液分配单元（CDU）流向机架、集管，最终到达为GPU或其他高功率组件服务的冷板。
这使得CDU与机架之间的连接成为冷却架构中的重要组成部分。
典型的路径如下：
CDU ↓ 供液集管 ↓ 柔性软管总成 ↓ 机架集管 ↓ 分配软管 ↓ 冷板 ↓ 回液软管 ↓ CDU
因此，软管总成不仅仅需要输送冷却液。
它还必须适应：
对于高密度AI基础设施，这些细节决定了冷却回路能否在多年运行中保持可靠。

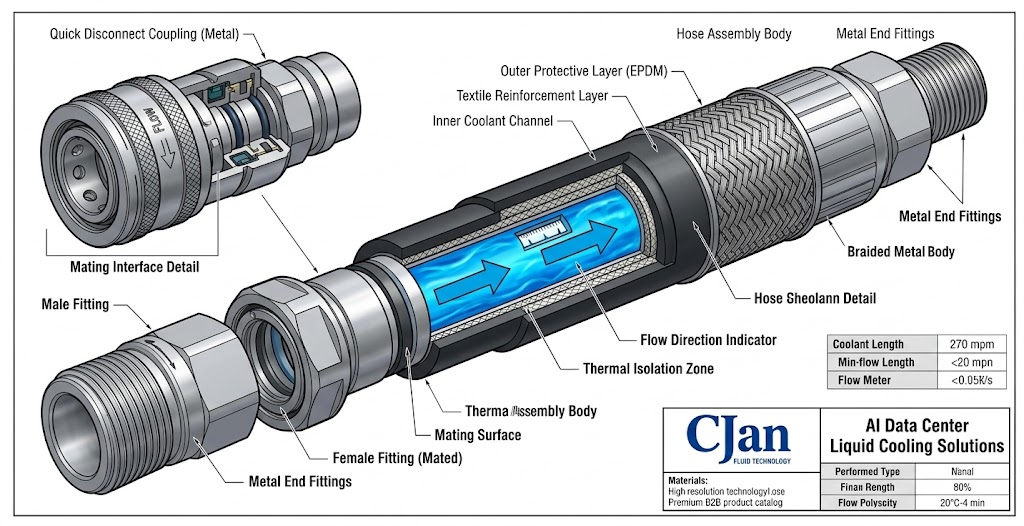

CDU到机架软管总成是一种预配置的流体连接件，用于在CDU与AI机架的冷却分配点之间输送冷却液。
典型的总成可能包括：
液体冷却软管 + 端部接头 + 快速断开接头 + 压接连接
根据架构的不同，总成可能直接连接到机架集管或其他冷却分配组件。
关键在于，软管、接头和连接件应被视为一个工程化总成，而非独立的组件。
在系统设计过程中，主要冷却设备可能获得最多关注。
然而，连接点可能成为关键的故障位置。
潜在问题包括：
设计良好的软管总成有助于在系统投入运行前避免这些问题。
在选择软管之前，先定义完整的冷却液路径。
例如：
CDU │ ├── 供液 │ ▼ 机架集管 │ ├── GPU回路1 ├── GPU回路2 ├── GPU回路3 └── GPU回路4 │ ▼ 回液 │ ▼ CDU
软管要求将取决于其安装位置。
CDU到机架软管与连接冷板到集管的短软管可能有不同的要求。
流量是工程师应首先确定的参数之一。
过小的软管可能产生过大的压力损失。
较大的软管可降低阻力，但也需要：
因此，软管内径应根据实际冷却回路选择。
简单的设计顺序是：
机架热负荷 ↓ 所需冷却液流量 ↓ 软管内径 ↓ 压降 ↓ 泵 / CDU能力
这比仅仅因为匹配现有连接器而选择软管尺寸更可靠。
冷却液决定了应考虑哪些材料。
对于许多水基数据中心冷却系统，EPDM因其柔韧性和冷却液兼容性的结合而成为实用之选。
其他应用可能需要：
选择时应考虑：
CJAN当前的产品组合包括专用液体冷却软管产品，包括LCH、LCH-SD和LCH-SDS解决方案。该公司的网站将LCH定位为为数据中心液体冷却开发的软管，而LCH-SD和LCH-SDS产品则专门定位于阻燃数据中心液体冷却应用。
一个常见的错误是使软管尽可能短。
更短并不总是意味着更好。
过短的软管可能产生：
另一方面，过长的软管可能产生：
目标是提供足够的长度以实现自然走线和维护移动，而不产生不必要的软管余量。

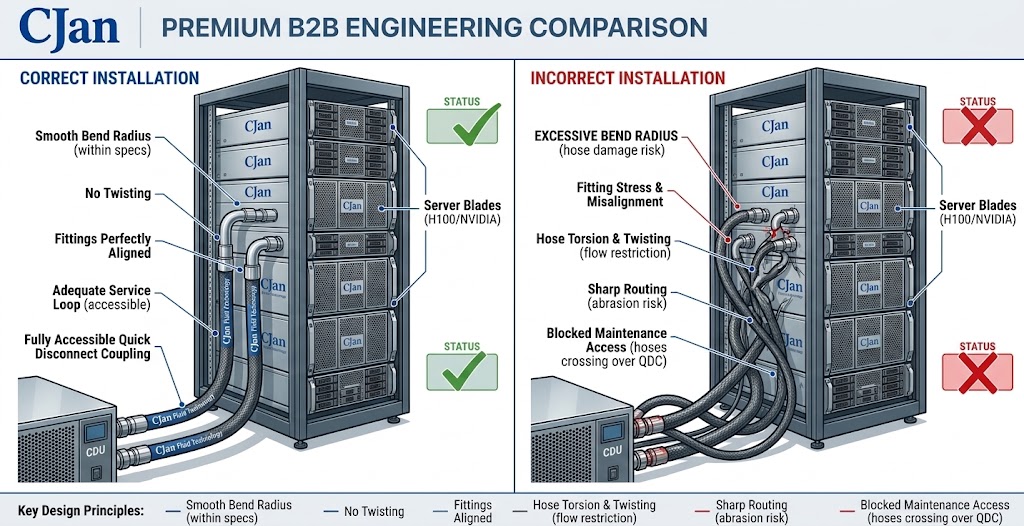

软管应从CDU到机架沿平滑路径走线。
避免在紧邻接头处强制软管急弯。
更好的布置方式：
而非：
第二种配置可能在连接处附近产生过大的机械应力。
应始终遵循制造商规定的最小弯曲半径。
弯曲和扭转不是一回事。
软管可能在走线看似正确的情况下仍然承受扭转应力。
这种情况可能发生在：
安装时，在最终连接固定之前，总成应处于自然位置。
CDU软管总成的可靠性取决于其最薄弱的连接点。
接头选择应考虑：
可能的连接选项包括：
对于需要维护的AI机架，快速断开接头尤其有用，因为它们允许更快的设备隔离和更换。
典型的服务连接可以布置为：
CDU ↓ 软管 ↓ QD ↓ 机架集管 ↓ 冷却回路
QD成为一个定义明确的维护接口。
这可以简化：
然而，QD应根据所需的流量和压力来选型，而非仅根据软管标称内径。
压力损失发生在整个冷却回路中。
软管与以下部件共同构成系统总压降：
一个有用的工程概念是：
总压降 = 软管 + 接头 + QD + 集管 + 冷板
这就是为什么仅评估软管是不够的。
如果所选QD或接头内部通路具有限制性，即使内径较大的软管也可能成为高阻力系统的一部分。
对于高密度AI冷却，预装软管解决方案可以简化部署。
典型总成可以是：
[QD]────[接头]══ 液体冷却软管 ══[接头]────[QD]
供应商可以控制：
这可以减少不同安装之间的差异。
软管总成必须与实际冷却系统压力兼容。
工程师应确定：
请勿将爆破压力用作正常工作压力。
应评估完整的总成，包括：
软管 + 接头 + 连接件 + 总成方法。
软管材料应根据实际冷却液进行评估，而非通用的“水冷却”规格。
考虑因素：
这在切换不同冷却液配方时尤为重要。
防泄漏应从设计阶段开始。
潜在的泄漏点包括：
因此，可靠的设计结合了：
兼容的材料 + 正确的接头 + 受控的总成 + 测试
而非依赖任何单一组件。
软管不应妨碍技术人员接触：
避免将软管直接穿过可拆卸设备。
一个有用的原则是：
冷却连接在机架完全组装后仍应保持可接触。
随着AI机架密度的增加，这变得越来越重要。
在将软管总成安装到运行中的AI机架之前，应根据系统规格完成适当的测试。
可能的检查包括：
验证：
验证总成完整性。
检查：
确认总成不会引入意外的流量限制。
所需流量应驱动液压设计。
这可能在接头处产生不必要的应力。
具有限制性的连接件可能成为显著的阻力点。
不应通过扭转软管来补偿不良的对中。
连接在机架安装后应保持可接触。
最终性能属于总成，而不仅仅是软管。
| 参数 | 确认内容 |
|---|---|
| 冷却液 | 材料兼容性 |
| 流量 | 所需机架冷却流量 |
| 软管内径 | 液压要求 |
| 工作压力 | 系统运行条件 |
| 温度 | 正常和最高温度 |
| 弯曲半径 | 安装要求 |
| 软管长度 | 走线和服务可达性 |
| 接头 | 机械和流体兼容性 |
| QD | 流量、压力和泄漏性能 |
| 总成 | 压接/连接质量 |
| 测试 | 压力和泄漏验证 |
| 维护 | 安装后的可达性 |
CJAN的液体冷却产品组合目前包括专为数据中心冷却设计的产品，包括LCH、LCH-SD和LCH-SDS系列。该公司还列出了用于IDC液体冷却应用的CJFLEX HAT高气密性软管。
对于CDU到机架应用，应根据实际需求选择合适的产品：
而不是将一种软管型号视为通用解决方案。
CJAN将LCH产品定位为专为数据中心液体冷却系统开发的液体冷却软管。
推荐应用方向：
CJAN目前将LCH-SD描述为用于数据中心液体冷却系统的阻燃软管。
推荐应用方向：
LCH-SDS被定位为用于数据中心液体冷却系统的超柔阻燃EPDM软管。
推荐应用方向：
对于实际项目，最终的软管型号应根据客户的运行参数进行匹配，而非仅根据产品名称选择。
CDU到机架连接不仅仅是一个简单的软管连接。
它是AI冷却系统中的液压、机械和维护接口。
可靠的设计应同时考虑：
对于AI数据中心，最有效的方法是设计完整的软管总成，而非将软管与其接头和连接件分开选择。
CJAN当前的液体冷却产品组合为数据中心应用提供了多种软管选项，包括LCH、LCH-SD和LCH-SDS，可根据项目的实际运行条件配置最终方案。
