液体冷却系统快速断开接头：优势、选型与最佳实践

引言

AI计算的快速增长已经改变了数据中心的设计和维护方式。

与传统企业服务器不同，现代AI机架通常包含：

• 高功率GPU
• 直接液体冷却系统
• 冷板总成
• 高密度机架配置

随着计算密度的增加，维护变得更加具有挑战性。

数据中心运营方常面临的一个问题是：

如何在不必排空整个冷却回路的情况下断开和更换冷却组件？

答案通常是：

快速断开接头（QD）。

如今，QD广泛应用于：

• AI数据中心
• GPU集群
• HPC系统
• 边缘计算基础设施
• 工业液体冷却设备

它们已成为现代液体冷却架构中的关键组件。

什么是快速断开接头？

快速断开接头是一种连接器，旨在实现：

• 快速连接
• 快速断开
• 最小冷却液损失
• 减少系统停机时间

在许多应用中无需工具。

典型的QD由以下部分组成：

公端接头
        +
母端接头
        +
内置截止阀

当断开时：

内置阀门自动关闭。

这有助于防止：

• 冷却液泄漏
• 空气进入
• 系统污染

为什么AI数据中心需要快速断开接头

传统的软管连接通常需要：

• 系统停机
• 冷却液排放
• 重新安装
• 泄漏测试

这个过程会消耗大量的维护时间。

对于7×24小时运行的AI基础设施，停机的代价是昂贵的。

快速断开接头有助于解决这个问题。

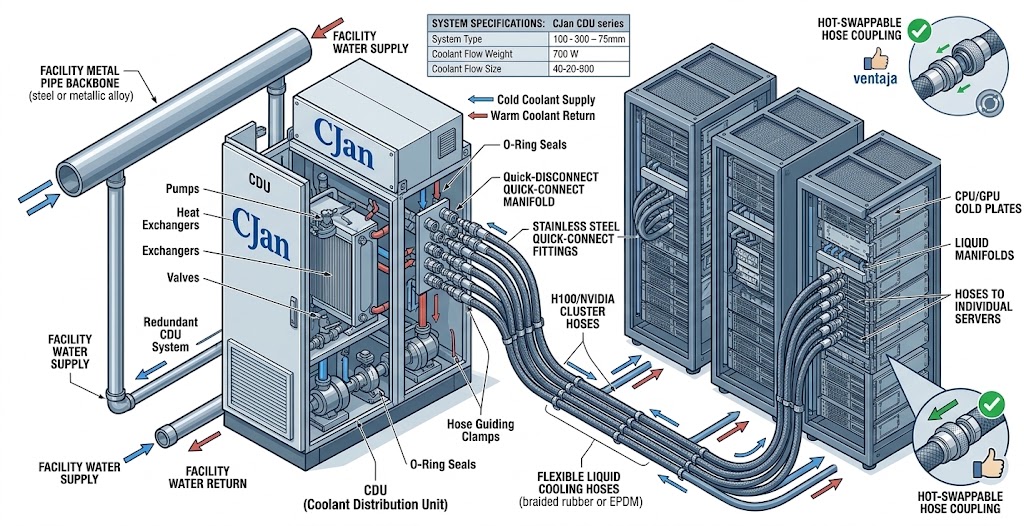

典型AI冷却架构

CDU
 ↓
集管
 ↓
QD接头
 ↓
液体冷却软管
 ↓
冷板
 ↓
GPU服务器

QD充当服务接口。

这使得技术人员可以在不影响整个冷却网络的情况下更换服务器。

快速断开接头的主要优势

1. 更快的维护

没有QD时：

更换服务器可能需要：

• 冷却液排放
• 软管拆卸
• 系统重新加注

有QD时：

冷却回路通常可以保持运行。

优势包括：

? 减少维护时间

? 降低人工成本

? 更快的服务器更换

2. 减少冷却液损失

现代防泄漏QD旨在最大限度地减少断开时的流体损失。

优势：

• 降低冷却液消耗
• 更清洁的维护过程
• 降低污染风险

3. 更好的可扩展性

AI数据中心发展迅速。

基础设施必须支持：

• 机架升级
• GPU更换
• 容量扩展

QD简化了这些变更。

4. 更高的安全性

冷却液泄漏可能导致：

• 设备损坏
• 运行中断
• 安全隐患

正确选型的QD有助于降低泄漏风险。

快速断开接头的类型

无阀式接头

特点：

• 设计简单
• 成本较低
• 断开时流体可能溢出

典型应用：

• 低风险工业系统

在AI冷却环境中通常不推荐使用。

单截止式接头

阀门仅位于一侧。

优势：

• 减少流体损失
• 结构简单

应用：

• 通用液体输送

双截止式接头

阀门位于两侧。

优势：

? 泄漏量极小

? 减少空气进入

? 更好的洁净度

常用于：

• AI数据中心
• GPU冷却系统
• 半导体冷却

平齐端面防泄漏接头

被认为是最先进的设计之一。

优势：

? 极低的流体损失

? 减少污染

? 清洁的连接表面

广泛应用于：

• 高性能计算
• 半导体制造
• 精密冷却系统

关键选型标准

QD的选型不应仅基于连接尺寸。

必须评估多个工程因素。

1. 冷却液兼容性

验证与以下介质的兼容性：

• 去离子水
• 水-乙二醇混合液
• 特种冷却液
• 半导体冷却液

材料兼容性至关重要。

2. 流量要求

过小的接头可能导致：

• 压降
• 流量受限
• 冷却效率降低

工程师应评估：

• 系统流量
• 软管内径
• 压力要求

3. 压力等级

QD应匹配或超过：

• 系统工作压力
• 启动压力
• 安全裕度要求

请记住：

接头必须与软管总成一起评估。

4. 泄漏性能

泄漏性能通常是最重要的规格之一。

需要问的问题：

• 接头是否防泄漏？
• 断开时的流体损失是多少？
• 采用什么密封技术？

5. 材料结构

常见材料包括：

工程塑料

优势：

• 重量轻
• 耐腐蚀

黄铜

优势：

• 良好的机械强度
• 可靠的密封性

不锈钢

优势：

• 优异的耐久性
• 耐腐蚀性
• 长使用寿命

在严苛环境中优先选用。

常见的QD选型错误

错误1

仅根据软管尺寸选择。

错误2

忽略压降。

错误3

忽略冷却液兼容性。

错误4

在高纯度应用中使用工业级接头。

错误5

只关注初始成本。

停机带来的生命周期成本通常远高于组件本身的成本。

QD与液体冷却软管总成

QD绝不应被孤立地考虑。

完整的总成包括：

QD接头
      +
接头
      +
液体冷却软管
      +
压接总成

系统可靠性取决于所有组件的协同工作。

为什么QD+软管总成正在成为标准

现代AI冷却系统越来越多地使用预装总成解决方案。

优势包括：

? 更快的部署

? 减少安装错误

? 更好的质量控制

? 简化维护

这一趋势正在推动对集成软管总成解决方案的需求。

CJAN液体冷却连接解决方案

CJAN提供专为AI基础设施和工业热管理设计的液体冷却解决方案。

LCH系列

适用于：

• AI数据中心
• GPU冷却系统
• CDU连接

特点：

• 柔性走线
• 冷却液兼容性
• 长使用寿命

LCH-SD系列

适用于：

• 关键冷却应用
• 高密度服务器环境

LCH-SDS系列

专为以下场景设计：

• 空间受限的安装
• 复杂走线路径
• 模块化冷却架构

集成软管总成解决方案

CJAN可支持：

• 软管总成
• 接头集成
• 冷却回路连接
• 热管理应用

这有助于客户简化采购和安装。

结论

快速断开接头已成为现代液体冷却基础设施的基本组件。

对于AI数据中心，它们提供了：

• 更快的维护
• 减少冷却液损失
• 更好的可扩展性
• 更高的运营效率

随着机架功率密度的持续提高，以下组合：

QD接头 + 液体冷却软管总成

将越来越成为下一代AI冷却系统的标准架构。

最有效的方法是将QD作为完整连接解决方案的一部分来评估，而非作为独立组件。
