液体冷却软管压力等级：AI数据中心软管需要多少压力？

AI数据中心液体冷却系统通常从热负荷、冷却液流量和热效率的角度来讨论。

压力有时被当作次要规格来对待。

但事实不应如此。

液体冷却软管在加压液压回路中运行。软管、接头、快速断开接头和冷板必须在相同的工作条件下协同工作。

因此，将液体冷却软管简单地指定为：

"10 bar软管"

并不能提供足够的信息。

工程师需要区分：

• 工作压力
• 最大允许压力
• 爆破压力
• 压降
• 温度影响
• 脉动
• 连接处的压力能力

正确的问题不是：

软管能承受多少压力？

而是：

完整的冷却总成在其预期使用寿命内必须可靠地承受多少压力？

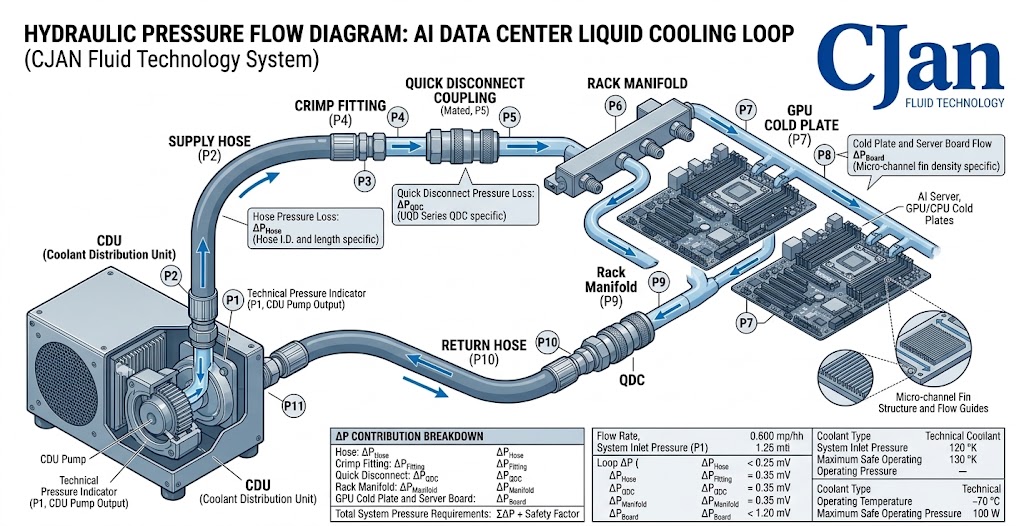

1. AI液体冷却系统中的压力来自哪里？

典型的直接芯片冷却回路可能如下所示：

CDU泵提供克服整个回路阻力所需的压力。

压力被以下部件消耗：

• 软管
• 接头
• 快速断开接头
• 阀门
• 集管
• 冷板
• 其他液压组件

因此，软管只是压力系统的一部分。

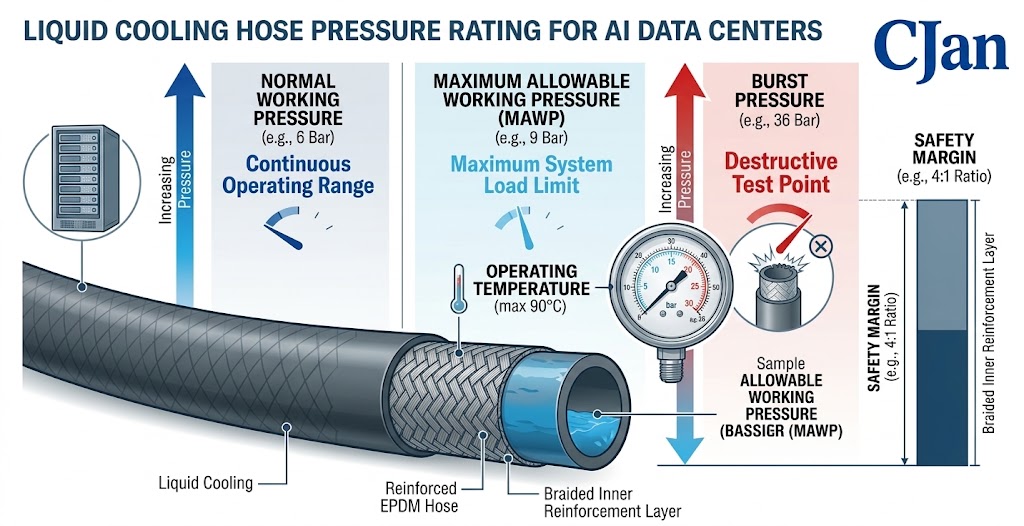

2. 工作压力 vs 爆破压力

这两个术语经常被混淆。

工作压力

软管在指定条件下设计用于连续运行的压力。

爆破压力

在破坏性压力测试中软管或总成最终失效时的压力。

它们不可互换。

爆破压力为40 bar的软管不应自动在40 bar下运行。

工作压力需要保持在制造商规定的工作限值内，并留有适当的工程安全裕度。

3. 为什么爆破压力不应作为工作压力使用

假设一根软管的规格显示：

工作压力：10 bar
爆破压力：30 bar

如果将其解读为：

"系统可以在30 bar下运行。"

这是错误的。

爆破压力是失效阈值，而非正常运行目标。

工程逻辑是：

确切的关系取决于适用的产品标准、结构和测试要求。

4. AI冷却系统实际需要多少压力？

AI液体冷却没有通用的压力值。

所需压力取决于：

• 泵特性
• 冷却液流量
• 软管内径
• 软管长度
• 冷板设计
• QD压降
• 集管设计
• 系统标高
• 允许压力损失

高流量系统可能需要更高的泵压力，仅仅因为其液阻更大。

因此：

压力和流量必须始终一起考虑。

5. 流量和压力是相互关联的

考虑两个系统。

系统A
流量：30 L/min
低阻力

系统B
流量：120 L/min
较高阻力

第二个系统可能需要更高的泵压力来维持所需流量。

这就是为什么仅根据压力等级选择软管可能导致设计不完整。

软管需要同时满足：

• 水力要求
• 和
• 机械压力要求

6. 软管内径会影响所需泵压力

较小内径的软管通常会产生较高的流速。

较高的流速会增加摩擦压力损失。

概念上：

增大软管内径可降低液阻，但过大的软管可能带来其他实际问题。

目标不是：

"选择最大的软管。"

而是：

选择能够在系统允许压力损失内提供所需流量的软管内径。

7. 压降不同于压力等级

这两个术语不应混淆。

压力等级

描述软管能够安全承受多少压力。

压降

描述冷却液流经软管时损失了多少压力。

例如：

一根软管可能有：

工作压力 = 10 bar

但在特定流量和长度下仅产生：

0.2 bar的压降

另一根软管可能具有相同的工作压力，但由于其内径或结构而产生更高的压力损失。

8. 温度改变压力性能

软管的压力能力应始终与温度一起考虑。

材料在不同温度下表现可能不同。

因此，像这样的规格：

工作压力：10 bar

应与其规定的温度范围一起理解。

工程师应询问：

• 压力等级在什么温度下有效？
• 在更高温度下等级是否会变化？
• 压力等级是基于软管还是完整总成？

这对于连续运行的数据中心尤其重要。

9. 压力不等于耐温性

一个常见的错误是：

"这根软管可以承受150°C，所以它可以在150°C下承受高压。"

不一定。

耐温性和耐压性是不同的性能特征。

软管需要在实际工作条件下满足：

压力 + 温度 + 时间

10. 接头可能成为最薄弱环节

考虑：

软管本身可能有足够的压力能力。

但如果接头或QD的压力等级较低，则完整总成受该组件的限制。

因此：

应考虑总成等级，而不仅仅是软管管的等级。

11. 快速断开接头的压力等级

快速断开接头在GPU冷却中尤为重要，因为它们提供了维护接口。

应检查QD的：

• 工作压力
• 爆破压力
• 流量能力
• 压降
• 温度
• 泄漏
• 连接循环次数

流量特性优异但压力能力不足的QD是不适用的。

同样，如果系统在相对较低的压力下运行，极高压力的QD可能是不必要的。

12. 压接质量很重要

对于高性能冷却总成，软管与接头之间的连接至关重要。

典型总成可能使用：

压接控制不良可能导致：

• 泄漏
• 拉脱
• 局部变形
• 压力能力降低

因此，压力认证最好应涵盖实际软管总成，而不仅仅是原材料软管。

13. 为什么AI数据中心需要安全裕度

冷却系统很少在一种完全恒定的条件下运行。

实际情况可能因以下原因而变化：

• 泵控制
• 服务器负载
• 启动和停机
• 温度变化
• 阀门操作
• 维护
• 流量变化

因此，合适的设计需要适当的安全裕度。

安全裕度应基于：

• 产品规格
• 适用标准
• 系统设计
• 运行环境
• 预期使用寿命

不应随意选择。

14. 压力脉动也应考虑

即使平均压力看似稳定，系统仍可能经历压力变化。

可能的来源包括：

• 泵运行
• 泵速控制
• 阀门切换
• 快速流量变化

在稳态压力下足够的软管，在重复压力循环下可能有不同的长期表现。

对于要求严格的安装，应询问供应商软管总成是否已针对预期压力循环进行评估。

15. 静压 vs 动压

冷却系统可能经历不同的水力条件。

静态条件

泵停止或流量极小。

动态条件

冷却液以设计流量循环。

动态条件会在整个系统中产生压力损失。

因此，工程师应评估：

16. 更高的软管压力等级是否意味着更好？

不一定。

假设：

软管A

工作压力：10 bar

软管B

工作压力：30 bar

如果实际冷却系统在5 bar下运行，两者都可能满足压力要求。

软管B并不自动是更好的产品。

它可能：

• 更重
• 柔韧性更低
• 更昂贵
• 弯曲半径更大

正确的规格是能够以适当裕度满足应用要求的规格。

17. 压力等级和柔韧性可能相互冲突

增强层提高压力能力。

但额外的增强层可能影响：

• 柔韧性
• 弯曲半径
• 重量
• 安装力

这对于GPU服务器连接尤其重要。

连接冷板的软管可能需要：

高柔韧性

而较长的CDU到机架软管可能更强调：

流量 + 压力 + 走线距离。

这也是为什么同一冷却系统的不同部分不一定需要相同的软管结构的另一个原因。

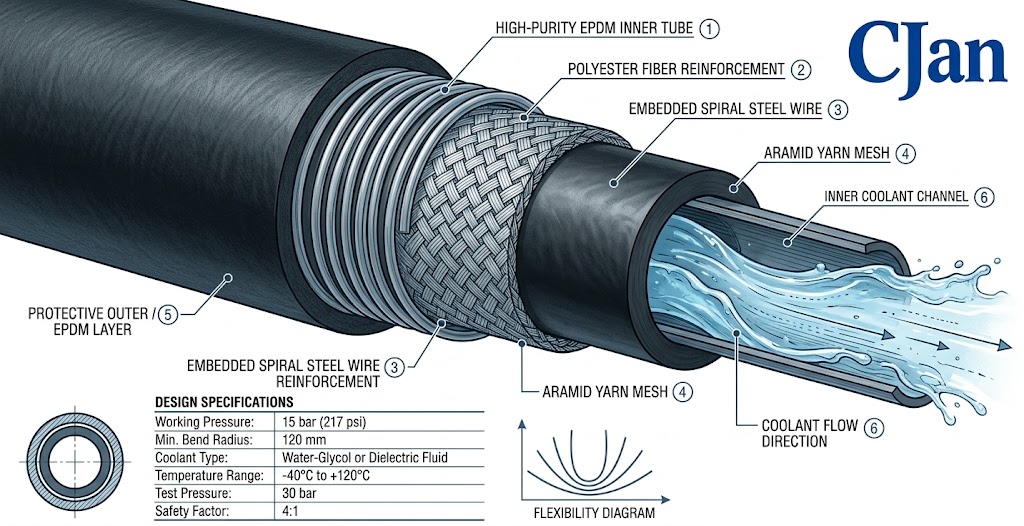

18. CJAN的LCH-SD如何融入这一图景

CJAN将LCH-SD公布为一种液体冷却软管，采用高纯度EPDM，搭配聚酯纤维或芳纶纱增强以及内置螺旋钢丝。

公布的工作压力为10–16 bar，具体取决于软管尺寸，同时产品信息还列出了更高的爆破压力范围。

这种增强型结构旨在提供压力能力，同时保持液体冷却应用所需的柔韧性。

然而，正确的型号仍应根据以下因素选择：

• 所需流量
• 工作压力
• 温度
• 软管内径
• 连接
• 弯曲半径

而非仅因为压力数字看起来高就选择。

19. LCH-SDS：压力加柔韧性

LCH-SDS被定位为超柔阻燃EPDM液体冷却软管。

其设计解决了AI机架中的一个常见问题：

高密度设备造成复杂的软管走线。

因此，挑战不仅仅是：

"软管需要多强？"

而是：

"软管需要同时具备多强的强度和多大的柔韧性？"

这在以下场景中尤其相关：

• GPU冷板
• 机架集管
• 服务器托架
• 急弯
• 维护连接

20. 如何指定液体冷却软管压力

更好的规格如下：

这比简单地指定以下内容要有用得多：

"10 bar软管。"

21. 示例：为GPU机架选择软管

假设一个假设系统具有：

• 工作压力：5 bar
• 最大工作压力：7 bar
• 冷却液：水-乙二醇
• 温度：20–50°C
• 所需流量：80 L/min
• 柔性机架走线
• QD连接

合理的选型过程将是：

1. 步骤1 – 确认冷却液兼容性。
2. 步骤2 – 根据流量和压降计算确认所需软管内径。
3. 步骤3 – 确认软管工作压力超过实际工作压力并留有适当裕度。
4. 步骤4 – 检查随温度变化的压力能力。
5. 步骤5 – 评估QD和接头等级。
6. 步骤6 – 确认完整总成性能。
7. 步骤7 – 验证弯曲半径和安装条件。

只有在完成这些步骤后，才应选择最终的软管总成。

22. 成品总成的压力测试

对于关键冷却应用，测试成品总成非常重要。

可能的测试包括：

• 静水压测试
• 泄漏测试
• 耐压测试
• 爆破测试
• 压力循环

确切的测试方法应遵循适用的软管、总成和客户要求。

压力测试不应被解释为允许在测试压力下运行总成。

23. 常见的压力相关错误

错误1： 将爆破压力用作工作压力 – 爆破压力是失效极限，不是正常工作压力。

错误2： 忽略温度 – 压力能力可能取决于温度。

错误3： 只检查软管 – 接头和QD也有压力等级。

错误4： 忽略压降 – 软管可以承受压力，但仍可能产生过大的流动阻力。

错误5： 在不考虑柔韧性的情况下使用过大的安全裕度 – 过度工程可能使总成不必要地僵硬和昂贵。

错误6： 测试管材但不测试总成 – 压接连接可能与软管本身表现不同。

24. 实用压力选型检查清单

25. 压力等级只是软管选型的一部分

可靠的AI液体冷却软管需要平衡：

这就是为什么CJAN应将其液体冷却产品定位为工程化软管总成，而非仅在产品页面上比拼压力数字。

26. CJAN液体冷却软管产品组合

对于AI数据中心应用，CJAN目前有若干相关产品：

LCH

适用于热管理应用的通用液体冷却软管。

LCH-SD

专为数据中心应用设计的增强型EPDM液体冷却软管，公布的工作压力因尺寸而异。

LCH-SDS

超柔阻燃EPDM液体冷却软管，适用于走线灵活性特别重要的应用。

CJFLEX-HAT

用于IDC冷却系统的高气密性液体冷却软管。

这些产品不应被视为可互换。

更好的策略是：

应用需求 → 工程参数 → 推荐的CJAN产品

而不是：

CJAN产品 → 通用产品描述
